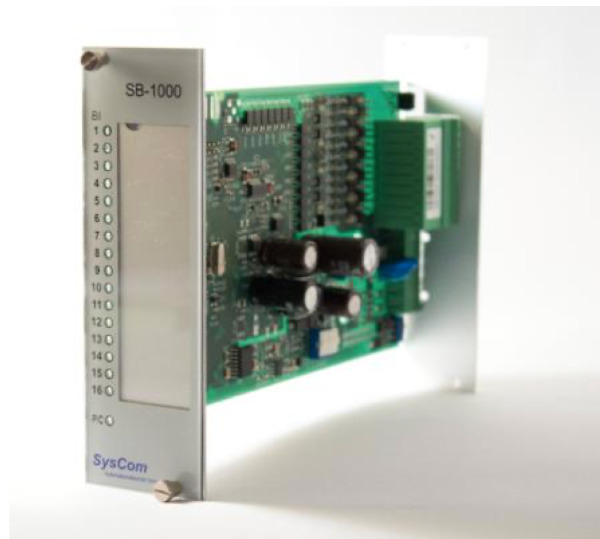

Schaltschrankmodul SB-1000

Das Automationsmodul  SB-1000 ist ein digitales Eingangsmodul für 16 binäre Eingänge. Alle Eingänge sind optoentkoppelt und der Betriebszustand wird über zweifarbige (grün/rot) LED’s angezeigt. Die Farbwahl sowie der Kontaktzustand (Öffner/Schließer) der Meldung, erfolgt durch Parametrierung an der übergeordneten Automationsstation SB-BACnet. Die Anbindung an die Automationsstation erfolgt über eine RS-485 oder (vorgesehen)CAN-Schnittstelle. Die Moduladresse der einzelnen Module wird über die dazugehörige Automationsstation eingegeben. Ein LED Test und das Anzeigen der Moduladresse erfolgen durch Eingabe am Touch Panel der Automationsstation SB-BACnet oder den Taster auf der Modulrückseite.

Die Funktionen und die Belegung der binären Eingänge 1 bis 16 sind frei wählbar (Betriebs- und Störmeldung, Impuls-o. Flankenzählung).
Die Eingänge sind durch einen individuell bedruckbaren, vorgefertigten Einsteckstreifen beschriftbar. Dieser wird hinter die Plexiglasscheibe der Modulfront gesteckt. Der Einbau des Automationsmoduls SB-1000, sowie aller anderen Schaltschrankeinbaumodule des SysCom Systems erfolgt in ein 19“ Standard-Rack.

Technische Daten:

Einspeisung
Spannung  24V DC +/- 10%
Stromaufnahme  max. 200 mA
Leistungsaufnahme max.  5 W

zul. Umgebungsbedingung
Temperatur  0°C…45°C
Feuchte  10%…95% rel. Feuchte

Maße
Größe  BxHxT  40x130x200 mm
Gewicht  0,2 kg
Schutzart  IP 00 / IP20
Montage  19“-Rack

Prozessor
Typ   Renesas
Taktfrequenz  50 MHz
Wortlänge  32-Bit

Schnittstellen
COM-Port 1 System Schnittstelle RS-485
Geschwindigkeit 19200 Bit/Sek.
Anschlussmöglichkeit alle SysCom Modultypen
Anzahl der SB-Module max. 16 Stück

Binäre Eingänge
Anzahl   16 Stück
Spannungspegel 24V DC; Erkennung 0 (offen)
Spannungspegel 0V   DC; Erkennung 1 (geschlossen)
Kontakt gemeinsame Masse
LED umschaltbar grün/rot
Pulsfrequenz  max. 30 Hz
Pulslänge  min.  15 ms
Pulszähler  32-Bit
