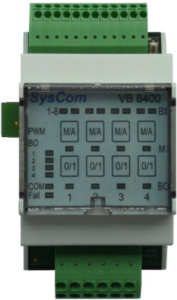

VB-8400, Erweiterungsmodul

Das Variable Busmodul VB-8400 ist ein digitales Ein-Ausgangsmodul mit 8 binären Eingängen und 4 binären Ausgängen. 1 – 6 dieser Module werden mit dem kommunikativen Hauptmodul (VB-BACnet) auf der Hutschiene zusammengesteckt. Versorgung und Bus kontaktieren automatisch, die Module adressieren sich aufgrund ihrer physikalischen Position neben dem Hauptmodul selbständig. Die Parametrierung der Eingänge (Öffner/Schließer), sowie die Steuerung der Ausgänge erfolgt durch das aktive BACnet-Modul (im Falle aktiver Zonenregelung). Eine direkte Steuerung der Ein/Ausgänge über die Automationsstation SB-BACnet ist im passiven Modus ebenfalls möglich.

Um allgemeinen Anforderungen gerecht zu werden, sind die Funktionen und die Belegung der binären Eingänge / Ausgänge frei wählbar (Betriebs- und Störmeldung, Impuls- oder Flankenzählung).

Das Erweiterungsmodul VB-8400 ist mit belastbaren Relais bestückt, es kann sowohl Kleinspannung als auch 230V~ schalten.

Die LED’s zeigen den jeweiligen Zustand sowohl der Eingänge, als auch der Ausgänge durch den transparenten Deckel gut sichtbar an.

Die durch das Aufklappen des Deckels sehr einfach anzuwendende Handbedienebene unterstützt eine frühe Inbetriebnahme auch durch weniger geschultes Personal. Wie alle SysCom Geräte ist das Modul nachladefähig, z.B. Firmwareupdates per Fernwartung.

Die Stecker bestehen aus hochwertigen und wartungsfreien, jeweils 2-poligen Federzugklemmen. Ein Öffnen ist möglich, zum komfortablen Anschluss aber nicht nötig (push-in).

Technische Daten:

Einspeisung
Spannung über Hauptmodul
Leistungsaufnahme 0,5 – 1,5W

zul. Umgebungsbedingung
Temperatur  0°C…45°C
Feuchte  10%…95% rel. Feuchte

Maße Hutschienengehäuse
B x H x T 54 x 110 x 61 mm
(Höhe mit Klemmen,
Tiefe ohne Hutschiene)

Schnittstellen
CAN intern zum Hauptmodul

Binäre Eingänge
(Anschl. 0.2 – 1.5mm²)
Zum Anschluss an galv. getr. Kontakte:
Anzahl 8 Stück
Pulsfrequenz max. 30 Hz
Pulslänge min. 15 ms
Pulszähler 32-Bit

Binäre Ausgänge
(Anschl. 0.2 – 2.5mm²)
Anzahl 4 Stück
Relaisausgänge 24V oder 230V
Ausgangsbelastbarkeit
230V/AC, 2A je Ausgang bei ohmscher Last



Speisespannung der digitalen Ausgänge von 12V AC/DC bis 230V AC

Achtung

Entweder Schutzkleinspannung oder 230V anschließen! Nicht mischen!

Inbetriebnahme und Montagehinweis

Die Verdrahtung des Automationsmoduls erfolgt nach dem beiliegenden Anschlussplan. Keine potential behafteten Leitungen sowie Fremdspannung auf die digitalen Eingänge schalten. Die gelbe Power-LED am Modul zeigt das Vorhandensein der Versorgungsspannung an, sowie den Kommunikationsstatus. Bei Fehlfunktion leuchtet die rote Error LED.

Mit der oberen Tastenreihe lässt sich der jeweilige Ausgang zwischen Hand und Automatikbetrieb umschalten. Im rot angezeigten Handmodus lässt sich mit der unteren Tastenreihe der jeweilige Ausgang umschalten.
