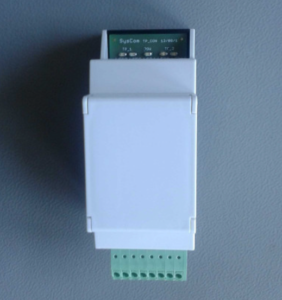

TAUPUNKTKONVERTER TP-CON DOC-TP
Das Modul TP-CON wertet den Widerstand von 1 bis 2 zwei angeschlossenen Messelementen aus und schaltet den jeweils zugehörigen elektronischen Ausgang. Verwendet wurde ein NPN Transistor, der Ausgang schaltet also gegen Masse. Dies ermöglicht den direkten Anschluss an die digitalen Eingänge der übrigen SysCom Module. Die Schaltschwelle lässt sich mit Hilfe zweier Potis Innerhalb gewisser Grenzen einstellen.
Technische Daten:
Einspeisung
Spannung 24V DC +/-10%
Stromaufnahme max. 15mA
Leistungsaufnahme < 0.4W
zul. Umgebungsbedingung
Temperatur 0°C…45°C
Feuchte 10%…95% rel. Feuchte
Maße
BxHxT 36 x 100 x 61 mm
Die Mitte der Hutschienenbefestigung liegt 5mm
oberhalb der Modulmitte
Messelemente
Reine einfache Widerstandselemente, die nicht auf Wechselspannung angewiesen sind.
Die Schaltschwellen liegen im Bereich von 10 Megaohm.
Anschlussbeispiel:
Inbetriebnahme und Montagehinweis:
Die Funktion lässt sich durch Berührung der Messelemente mit dem Finger, sowie durch Befeuchtung testen.
